一、概述

    ZSY平行軸硬齒面圓柱齒輪減速機（器）主要包括平行軸系列和垂直軸系列．平行軸減速器是按國家標準  (JB／T8853—200。1)生產，產品經優化設計。具有國際八十年代先進水平，它主要包括ZDY(單級)、ZLY(兩級)、ZSY(三級)和ZFY(四級)四大系列，垂直軸減速器是按國家標準(』B／T9002—1999)生產．用于輸入軸與輸出軸呈垂直方向布置的傳動裝置．它主要包括DBY、DCY和DFY三大系列；

    1．性能特點

    (1)中心距．公稱傳動比等主要參數均經優化設計，主要零、部件—里換性好

    (2)齒輪均采用優質合金鋼經滲碳、淬火而成．齒面硬度達54～62HRC

    (3)體積小、重量輕、精度高、承載能力大、效率高，壽命長，可靠性高、傳動平穩、噪聲低。

    (4)一般采用油池潤滑．自然冷卻，當熱功率不能滿足時，可采用循環油澗滑或風扇。冷卻盤管冷卻。

    2、應用范圍

    (1)輸入轉速一般n、≤1500r／min．

    (2)齒輪傳動圓周速度不大于20mis。

    (3)工作環境—40_50~'C．如果低于0℃．啟動前潤滑油應預熱至0℃以上。本減速器可用于正反兩個方向運轉。

    (4)可廣泛用于冶金、礦山、化工、建材、起重、運輸、紡織、造紙、儀器、塑料、橡膠、工程機械、能源等工業部門。

ZSY圓柱齒輪減速器（平行軸）

    二、選用方法

    1、已知參數和條件

    原動機名稱，功率P1=  kW  轉速n1=  r／min

    工作機名稱，功率P2=  kW  轉速n2=  r／min

    要求的傳動比i=n、／n，

    每天工作小時數  h，每小時啟動次數  次，每小時運轉周期  ％．

    負荷特點(平穩、沖擊、嚴重沖擊)．可靠度要求(一般、較高、高)

    環境溫度  ℃，現場散熱條件，冷卻水溫度  ℃

    聯軸器型式．齒輪軸軸伸上是否還要承受其他附加力

    裝配方式  型，輸出軸旋向(雙向旋轉時請說明主旋向)

    有無其他特殊要求

    2、按額定功率選擇規格型號

    平行軸系列齒輪箱的公稱輸入功率P。(表9—20)按載荷平穩，每天工作時間小于或等于10h，每小時啟動不超過5次．允許啟動轉矩為工作轉矩的2倍。單向運轉，單對齒輪的接觸強度安全系數約為1，失效概率小于或等于1％等條件計算確定的，，齒輪箱雙向運轉時．需視情況將PA乘上0．8—1．0的系數，  當反向載荷大，換向頻繁、選用的可靠度系數K。較低時．系數取較小值．反之取較大值，、

所選齒輪箱的額定功率必須滿足：P(：二P：KAK；K。≤PA

式中：

    Pc—計算功率

    P2—工作機功率

    KA—使用系數．

    KS—啟動系數

    KR—可靠度系數

    3、按許用熱功率校核

    平行軸系列齒輪箱的許用熱功率P，適用于環境溫度20C．每小時100％連續運轉和功率利用率(P2／P1·100％)為100％的情況，條件不同時須進行修正。

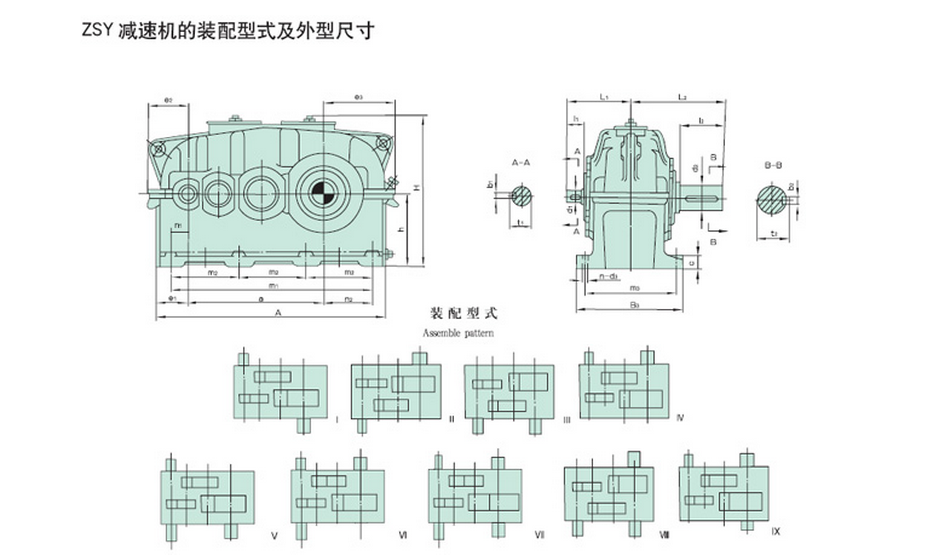

   三、ZSY硬齒面減速機外形安裝圖：
